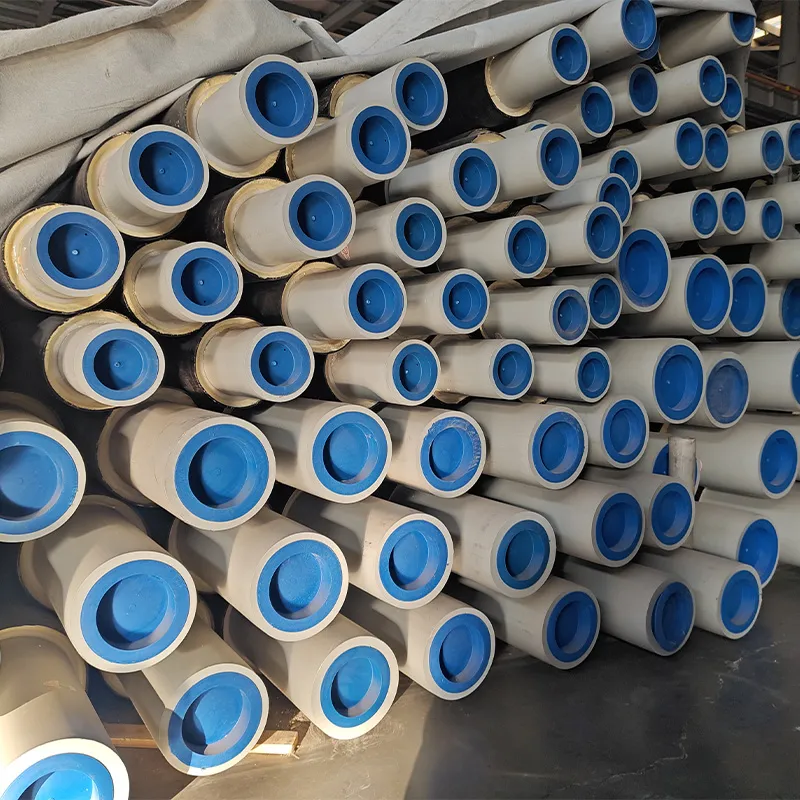

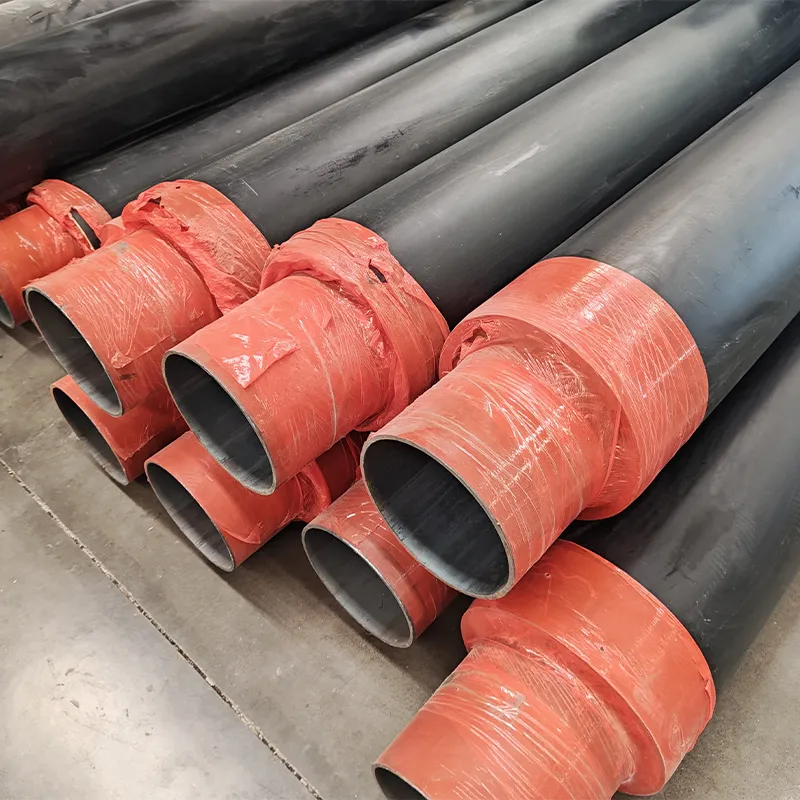

Труба композитная ПЭ-RTII теплоизолированная
Композитная пластиковая труба с полиэтиленовым внешним кожухом и предварительной изоляцией представляет собой энергоэффективную систему трубопроводов с предварительной изоляцией, состоящую из трех плотно интегрированных слоев: внешнего погодостойкого полиэтиленового защитного кожуха, высокоэффективного изоляционного сердечника и внутренней рабочей трубы для транспортировки среды.
Описание
маркер
Описание продукта
Композитная пластиковая труба с полиэтиленовым внешним кожухом и предварительной изоляцией представляет собой энергоэффективную систему трубопроводов с предварительной изоляцией, состоящую из трех плотно интегрированных слоев: внешнего погодостойкого полиэтиленового защитного кожуха, высокоэффективного изоляционного сердечника и внутренней рабочей трубы для транспортировки среды. Изготовленный с использованием заводских технологий предварительной сборки, продукт обладает превосходными теплоизоляционными, механическими и антикоррозионными свойствами. Он находит широкое применение в системах централизованного теплоснабжения, централизованного охлаждения и изоляции промышленных трубопроводов, эффективно снижая потери энергии и повышая эксплуатационную безопасность и срок службы трубопроводных сетей.
Этот продукт строго соответствует национальному стандарту GB/T 40402—2021 «Полиэтиленовые наружные защитные трубы, сборные изолированные композитные пластиковые трубы», охватывающему все технологические требования, от конструктивного проектирования, выбора материалов, показателей эксплуатационных характеристик, методов испытаний до инженерных применений. Это обеспечивает надежное качество продукции и стабильную работу системы.
Структура и классификация продукта
Структурный состав
Внешний корпус: полиэтилен высокой плотности (HDPE) или полиэтилен низкой плотности (LDPE/LLDPE), отличающийся устойчивостью к ультрафиолетовому излучению, коррозионной стойкостью и высокой механической прочностью;
Изоляционный слой: жесткий полиуретан (RPUR), полужесткий полиуретан (SRPUR) или экструдированный пенополистирол (XPS), отличающийся низкой теплопроводностью, высоким содержанием закрытых полов и водонепроницаемыми/влагостойкими свойствами;
Рабочая труба: различные пластиковые трубы, такие как PP-R, PVC-C, PE-RTⅡ, PB-H, PE-X и т. д., которые можно выбрать в зависимости от температуры и давления среды для удовлетворения различных системных требований;
Опоры (опционально): используются для поддержания концентричности между рабочей трубой и внешней оболочкой, обеспечивая равномерность изоляционного слоя.
Классификация продуктов
| Название продукта | Код продукта | Классификация по структуре | По классификации материалов | ||
| Внешний корпус | Теплоизоляционный слой | рабочая труба | |||
| Полиэтиленовая внешняя оболочка предварительно изолированной композитной пластиковой трубы | PCPP | Изолированная композитная пластиковая труба | HDPE | RPUR | PP-R |
| PP-RCT | |||||
| PVC-C | |||||
| PE-RT Ⅱ | |||||
| PB-H | |||||
| PE-X | |||||
| XPS | PE-RT Ⅱ | ||||
| Гибкая армированная изолированная композитная пластиковая труба | LDPE | SRPUR | RPE-RT Ⅱ | ||
| LLDPE | |||||
Основные преимущества
1. Исключительная теплоизоляция, значительная экономия энергии
Коэффициент теплопроводности ≤ 0,033 Вт/(м·К), доля закрытых половников ≥ 90%, что позволяет эффективно минимизировать потери тепла.
Подходит для средних температур от -20 °C до 95 °C, что позволяет использовать его в различных системах отопления и охлаждения.
2. Интегрированная сборка, надежное качество
Заводская сборка с компактной конструкцией, что исключает проблемы с качеством изоляции на месте установки.
Высокая прочность на осевое сдвигание (≥0,09 МПа) предотвращает расслоение, обеспечивая срок службы 30–50 лет.
3. Устойчивость к погодным условиям, отсутствие необходимости в обслуживании
Внешний кожух содержит углеродную сажу, устойчивую к ультрафиолетовому излучению, что обеспечивает стойкость к старению и ударопрочность, подходит для прямой закапывания, прокладки в воздуховодах, подвесной и других методов установки; изоляционный слой обладает сильными гидрофобными свойствами, предотвращая поглощение воды и разрушение при длительном использовании.
4. Гибкость и простота установки
Гибкие армированные изделия достигают минимального радиуса изгиба, равного 30-кратному внешнему диаметру, что позволяет прокладывать трубы на сложной местности.
Длина труб может быть изготовлена по индивидуальному заказу (6 м/9 м/12 м или в рулонах), что позволяет сократить количество соединений и повысить эффективность установки.
5. Безопасность и гигиеничность
Материал рабочей трубы соответствует гигиеническим стандартам для питьевой воды (GB/T 17219).
Система обладает превосходной герметичностью, при линейных испытаниях на герметичность утечек не обнаружено.
Основные показатели
Характеристики внешней защитной трубы из ПЭНД
| Производительность | Единица | Индикатор | ||
| плотность | kg/m3 | 940~960 | ||
| Коэффициент продольной усадки* | % | ≤3 | ||
| Предел прочности при растяжении | MPa | ≥19 | ||
| Относительное удлинение при разрыве | % | ≥450 | ||
| Время индукции окисления (210 °C) | min | ≥20 | ||
| Расход расплава (190 °C/5 кг) | g/10 min | От 0,2 до 1,4, с коэффициентом отклонения от сырья не более 30 процентов. | ||
| Защита от ультрафиолета | Содержание сажи (массовая доля) b | % | 2.5±0.5 | |
| Дисперсия сажи | Оценка | ≤3 | ||
| Естественное старение a,c
(Кумулятивное 3,5 ГДж/м²) |
Гибкость | — | без нарушения | |
| Ударопрочность | — | 4J остается неизменным
|
||
| a Измеряется в виде материала трубы.
b Применимо только к черному материалу трубы. c Применимо только к нечерному материалу трубы. d Применимо к изолированным композитным пластиковым трубам с номинальным внешним диаметром внешней защитной трубы не более 50 мм. |
||||
Рабочие характеристики труб в изолированных композитных пластиковых трубах
| Производительность | Индикатор | |||||
| PP-R | β-кристаллический PP-RCT | PVC-C | PE-RTⅡ | PB-H | PE-X | |
| Содержание золы, % | ≤1.5 | — | Естественный цвет: ≤0,1 Окраска: ≤0,8 | ≤2.0 | — | |
| Температура плавления T_(melt) °C | ≤148 | Tpm1≤143 Tpm2≤157 | — | — | — | — |
| Плотность кг/м³ | — | 1 450~1 650 | ≥940 | — | — | |
| Время индукции окисления/мин | ≥20 | — | ≥30 | ≥15 | — | |
| Время индукции окисления после гидростатического испытания (95 °C/1000 ч) мин | ≥16 | — | ≥24 | — | — | |
Характеристики рабочей трубы в изолированных композитных пластиковых трубах (продолжение)
| Производительность | индикатор | ||||||
| PP-R | β-кристаллическая форма PP-RCT | PVC-C | PE-RTⅡ | PB-H | PE-X | ||
| Дисперсия пигмента | ≤ 3 степень | — | ≤ 3 степень | ≤ 3 степень | — | ||
| Видимый сорт: A1, A2, A3 или B | — | Видимый сорт: A1, A2, A3 или B | Видимый сорт: A1, A2, A3 или B | — | |||
| Коэффициент продольной усадки, % | ≤2 | ≤5 | ≤2 | ≤2 | ≤3 | ||
| Воздействие на просто поддерживаемые балки | Доля брака не должна превышать 10 % от количества образцов. | — | — | — | — | ||
| Удар падающего груза (TIR) % | — | ≤10 | — | — | — | ||
| Предел прочности при растяжении, МПа | — | ≥50 | ≥20 | — | — | ||
| Статическая гидравлическая прочность | Без поломок, без утечек | Без поломок, без утечек | Без поломок, без утечек | Без поломок, без утечек | Без поломок, без утечек | ||
| Термическая стабильность в гидростатических условиях | Без поломок, без утечек | Без поломок, без утечек | Без поломок, без утечек | Без поломок, без утечек | Без поломок, без утечек | ||
| Пригодность системы (испытание внутренним давлением) | Без поломок, без утечек | — | — | — | — | ||
| Степень сшивания, % | Перекисное сшивание | — | — | — | — | ≥70 | |
| Силанное сшивание | — | — | — | — | ≥65 | ||
| Сшивание электронным пучком | — | — | — | — | ≥60 | ||
| Расход расплавленной массы | ≤0,5 г/10 мин, со скоростью изменения ≤20 % | — | Отклонение от измеренного значения сырья не должно превышать 0,3 г/10 мин, а коэффициент вариации должен быть ≤20%. | Коэффициент изменения ≤ 30% | — | ||
| Температура размягчения по Викату | — | ≥110℃ | — | — | — | ||
| Скорость пропускания кислорода (40 °C) | ≤0,1 [г/м²·д] | — | ≤0,32 [мг/м²·д] | ≤0,32 [мг/м²·д] | — | ||
| Сопротивление медленному росту трещин (испытание с надрезом) | — | — | Без поломок, без утечек | — | — | ||
| *Применимо только к трубам с барьерным слоем. | |||||||
Технические характеристики и размеры рабочих труб PE-RT типа II
Единица измерения: миллиметры
| Номинальный внешний диаметр DN | Средний внешний диаметр | Номинальная толщина стенки | |||||
| dem,min | dem,max | S 8 SDR17 |
S 6.3 SDR13.6 |
S 5 SDR11 |
S 4 SDR9 |
S 3.2 SDR7.4 |
|
| 25 | 25.0 | 25.3 | — | — | 2.3 | 2.8 | 3.5 |
| 32 | 32.0 | 32.3 | — | — | 2.9 | 3.6 | 4.4 |
| 40 | 40.0 | 40.4 | — | — | 3.7 | 4.5 | 5.5 |
| 50 | 50.0 | 50.5 | — | — | 4.6 | 5.6 | 6.9 |
| 63 | 63.0 | 63.6 | — | — | 5.8 | 7.1 | 8.6 |
| 75 | 75.0 | 75.7 | — | — | 6.8 | 8.4 | 10.3 |
| 90 | 90.0 | 90.9 | 5.4 | 6.7 | 8.2 | 10.1 | 12.3 |
| 110 | 110.0 | 111.0 | 6.6 | 8.1 | 10.0 | 12.3 | 15.1 |
| 125 | 125.0 | 126.2 | 7.4 | 9.2 | 11.4 | 14.0 | 17.1 |
| 140 | 140.0 | 141.3 | 8.3 | 10.3 | 12.7 | 15.7 | 19.2 |
| 160 | 160.0 | 161.5 | 9.5 | 11.8 | 14.6 | 17.9 | 21.9 |
| 180 | 180.0 | 181.7 | 10.7 | 13.3 | 16.4 | 20.1 | 24.6 |
| 200 | 200.0 | 201.8 | 11.9 | 14.7 | 18.2 | 22.4 | 27.4 |
| 225 | 225.0 | 227.1 | 13.4 | 16.6 | 20.5 | 25.2 | 30.8 |
| 250 | 250.0 | 252.3 | 14.8 | 18.4 | 22.7 | 27.9 | 34.2 |
| 280 | 280.0 | 282.6 | 16.6 | 20.6 | 25.4 | 31.3 | 38.3 |
| 315 | 315.0 | 317.9 | 18.7 | 23.2 | 28.6 | 35.2 | 43.1 |
| 355 | 355.0 | 358.2 | 21.1 | 26.1 | 32.2 | 39.7 | 48.5 |
| 400 | 400.0 | 403.6 | 23.6 | 29.5 | 36.3 | 44.7 | — |
| 450 | 450.0 | 454.1 | 26.5 | 33.1 | 40.3 | 50.3 | — |
