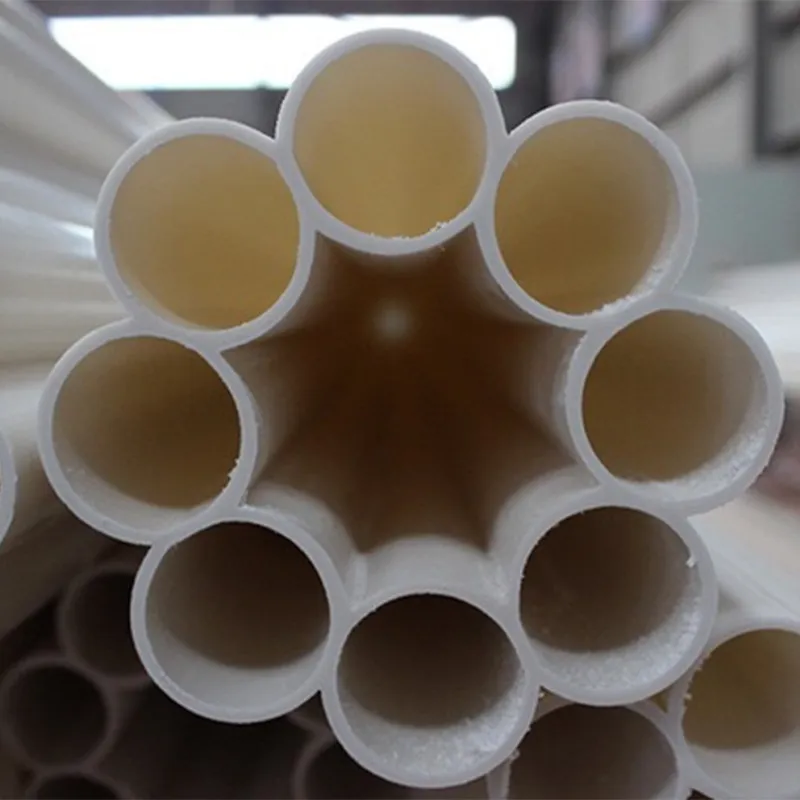

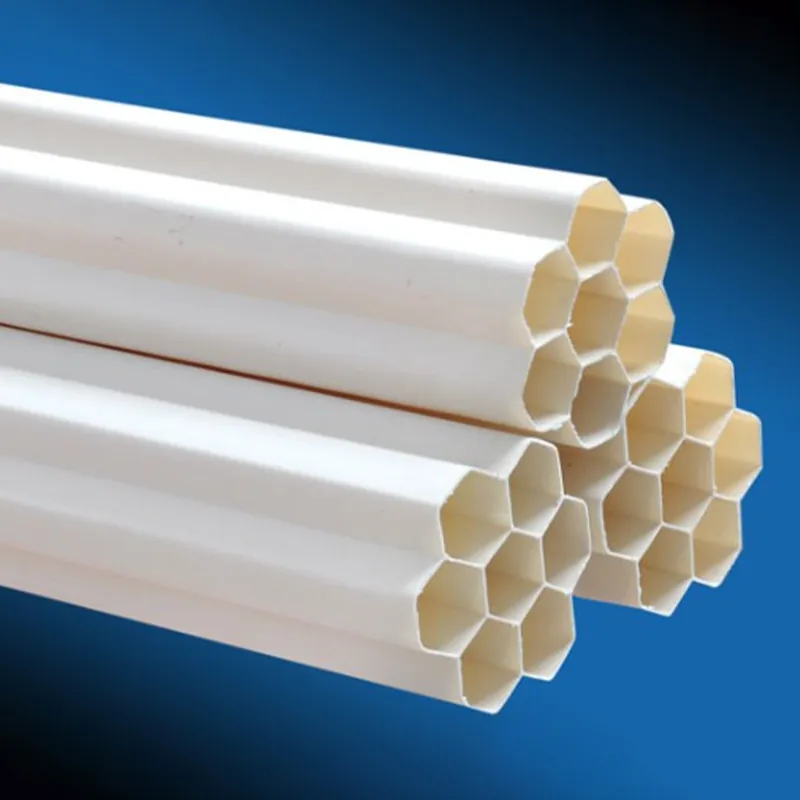

Труба «Сливовый цвет» — это коммуникационная труба, изготовленная в основном из поливинилхлорида или полиэтиленовой смолы с добавлением необходимых добавок для улучшения характеристик продукта. Благодаря уникальной технологии формования она имеет характерный узор в виде сливового цвета и также известна как труба «Сливовый цвет» или «Сотовая труба».
Труба «Сливовый цвет» — это коммуникационная труба, изготовленная в основном из поливинилхлорида или полиэтиленовой смолы с добавлением необходимых добавок для улучшения характеристик продукта. Благодаря уникальной технологии формования она имеет характерный узор в виде сливового цвета и также известна как труба «Сливовый цвет» или «Сотовая труба». Эта труба имеет гладкую внутреннюю поверхность, что позволяет прокладывать кабели напрямую, сокращая трудозатраты. Ее рациональная конструкция обеспечивает высокую практическую ценность и длительный срок службы.
1. Труба «Слива в цвету» имеет монолитную структуру с множеством перфораций, что обеспечивает отличную жесткость и равномерное распределение нагрузки.
2. Низкий коэффициент внутреннего трения продукта облегчает прокладку кабеля и упрощает процедуру установки.
3. Несколько заранее предусмотренных отверстий повышают эффективность использования коммуникационных каналов.
4. Подходит для широкого диапазона температур, надежно работает как в тропическом, так и в холодном климате.
5. Соединение с помощью муфты и патрубка не требует инструментов для подключения, что облегчает установку и обслуживание.
В основном используется для защитных оболочек телекоммуникационных кабелей для таких операторов, как China Mobile, China Railcom, China Unicom, China Netcom и China Broadcasting Network.
Таблица 1. Технические характеристики и размеры труб Plum Blossom
| Эффективное количество пор | Диаметр отверстия B | Минимальная толщина стенки
ei,min |
Толщина наружной стенки
ee,min |
Минимальная толщина стенки корпуса
e2,min |
Минимальная длина корпуса
Амин |
Длина a
L |
|
| Номинальная стоимость | Допустимое отклонение | ||||||
| 5-отверстие | 25(26) | ±0.5 | 1.6~2.2 | 1.8~2.4 | 1.6 | 200 | 6000 |
| 4 отверстия, 5 отверстий | 28 | 1.8~2.4 | 2.0~2.6 | 1.8 | 6000 | ||
| 4 отверстия, 5 отверстий, 7 отверстий | 32 | 2.0~2.6 | 2.2~2.8 | 2.0 | 6000 | ||
| Примечание: Размеры в скобках внутри внутреннего диаметра отверстия являются опциональными. | |||||||
| a Допуск по длине составляет от 0 мм до 30 мм; длина поставки также может быть согласована между производителем и заказчиком. | |||||||
5.1 Требования к физическим, механическим и экологическим характеристикам труб из поливинилхлорида (PVC-U)
Должны соответствовать положениям таблицы 2.
Таблица 2 Требования к физическим, механическим и экологическим характеристикам труб из поливинилхлорида (PVC-U)
| Серийный номер | Пункты проверки | Единица | Требования к производительности |
| 1 | Испытание на удар падающим грузом | / | (0+1) °C, 2 часа, 9/10 или более образцов остаются неповрежденными |
| 2 | Жесткость трубы | кН/м² | ≥1500 |
| 3 | Коэффициент восстановления | - | ≥90%; испытуемый образец не должен разрушаться или расслаиваться. |
| 4 | Испытание на падение корпуса | - | Образец не имеет повреждений и трещин. |
| 5 | Предел прочности при растяжении | МПа | ≥30 |
| 6 | Коэффициент продольной усадки | - | Выдерживать при температуре (150±2)°C в течение 60 минут, затем охладить до комнатной температуры для наблюдения; образец не должен иметь отслоений, трещин или пузырей; коэффициент продольной усадки ≤5%. |
| 7 | Уплотнение соединения | - | Образец не сломался и не протек. |
| 8 | Температура размягчения по Викату | ℃ | ≥79 |
| 9 | Статический коэффициент трения | - | ≤0.35 |
| 10 | Испытание на плоскостность после термического старения | - | При старении, когда первоначальная деформация высоты в вертикальном направлении достигает 25 %, немедленно разгрузите образец; образец не должен разрушаться. |
5.2 Требования к физическим, механическим и экологическим характеристикам полиэтиленовых (ПЭ) труб
Должны соответствовать положениям таблицы 3.
Таблица 3 Требования к физическим, механическим и экологическим характеристикам полиэтиленовых (ПЭ) труб
| Серийный номер | Пункты проверки | Единица | Требования к производительности |
| 1 | Испытание на удар падающим грузом | / | (0+1) °C, 2 часа, 9/10 или более образцов остаются неповрежденными |
| 2 | Испытание на плоскостность | - | Когда начальная переменная деформации высоты в вертикальном направлении достигает 40%, происходит немедленная разгрузка без разрушения образца. |
| 3 | Жесткость трубы | кН/м² | ≥1500 |
| 4 | Коэффициент восстановления | - | ≥90%; испытуемый образец не должен разрушаться или расслаиваться. |
| 5 | Предел прочности при растяжении | MPa | ≥18 |
| 6 | Относительное удлинение при разрыве | - | ≥250% |
| 7 | Коэффициент продольной усадки | - | При температуре (110±2)°C в течение 60 минут, коэффициент продольной усадки ≤3% |
| 8 | Уплотнение соединения | - | Образец не сломался и не протек. |
| 9 | Статический коэффициент трения | - | ≤0.35 |
| 10 | Испытание на плоскостность после термического старения | - | При старении, когда первоначальная деформация высоты в вертикальном направлении достигает 40 %, немедленно разгрузите образец; образец не должен разрушаться. |
| 11 | Остаток после высокотемпературного сжигания | - | ≤20% |
