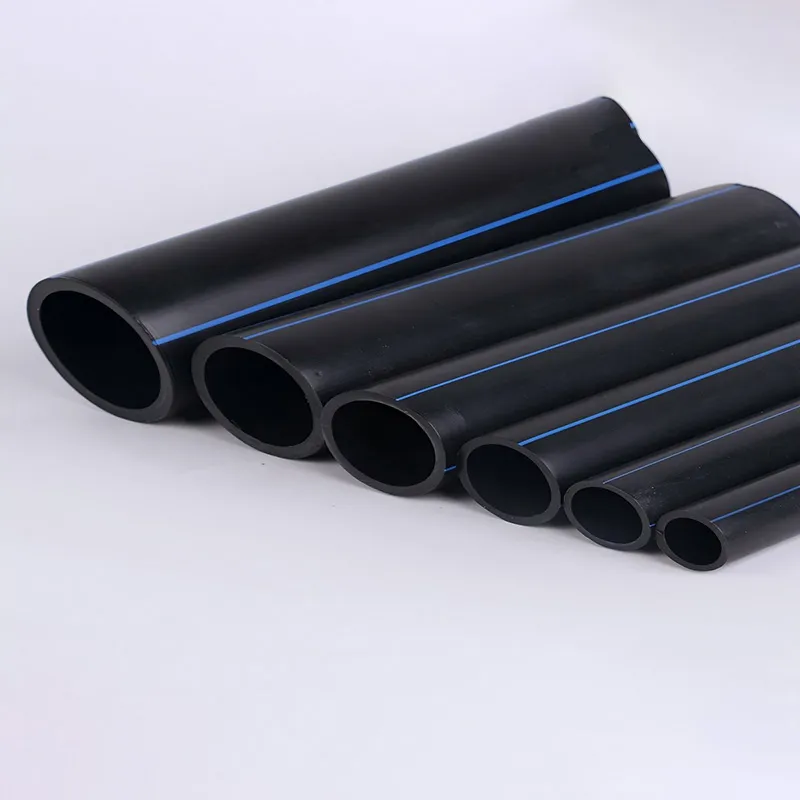

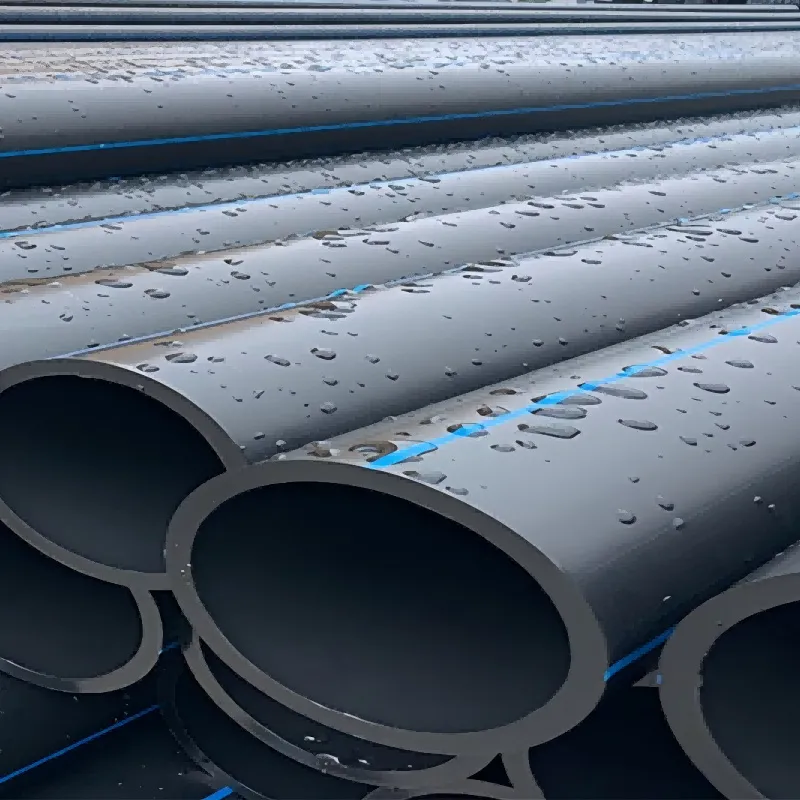

Трубопроводная система из полиэтилена для безнапорной подземной канализации и дренажа
Данное изделие представляет собой полиэтиленовую (ПЭ) трубу, специально разработанную для безнапорной подземной эксплуатации в системах водоотведения и канализации. Изготавливается из высококачественной полиэтиленовой смолы в качестве основного сырья и не содержит стабилизаторов на основе тяжёлых металлов, что исключает риск вторичного загрязнения непосредственно на этапе производства.
Описание
маркер
Описание продукта
Данное изделие представляет собой полиэтиленовую (ПЭ) трубу, специально разработанную для безнапорной подземной эксплуатации в системах водоотведения и канализации. Изготавливается из высококачественной полиэтиленовой смолы в качестве основного сырья и не содержит стабилизаторов на основе тяжёлых металлов, что исключает риск вторичного загрязнения непосредственно на этапе производства. Благодаря современному методу экструзионного формования труба адаптирована для транспортировки жидких сред в различных сценариях безнапорной подземной канализации и дренажа, сочетая структурную стабильность и экологическую безопасность. Данное решение обеспечивает строительство подземных инженерных сетей высокорентабельным и долговечным трубным продуктом.
Продукция строго соответствует национальному стандарту GB/T 45355-2025 «Полиэтиленовые (ПЭ) трубопроводные системы для безнапорной подземной канализации и дренажа». Данный стандарт устанавливает жесткие требования к материалам, размерам, физико-механическим свойствам, пригодности системы, а также правилам приемки и испытаний, что гарантирует соответствие качества продукции национальным и международным отраслевым стандартам. Кроме того, при использовании в промышленных условиях продукция дополнительно удовлетворяет специальным показателям химической стойкости и теплостойкости.
(1) Превосходные гидравлические характеристики и коррозионная стойкость. Гладкость внутренней стенки более чем в 3 раза выше, чем у бетонных труб, коэффициент гидравлического сопротивления составляет всего 0,009, что снижает заиливание и сопротивление потоку, а энергопотребление — примерно на 30% по сравнению с чугунными трубами. Изделие устойчиво к воздействию широкого спектра химических сред, демонстрирует высокую эффективность в прибрежных засоленных грунтах и при отведении промышленных стоков. Износостойкость более чем в 4 раза превышает показатель стальных труб.
(2) Сверхдлительный срок службы и адаптивность к окружающей среде. Срок эксплуатации при нормальных условиях достигает более 50 лет. Молекулярная структура материала обеспечивает превосходную ударопрочность. Труба выдерживает экстремальные перепады температур от –40 °C до 60 °C и устойчива к просадкам грунта величиной до 0,3 наружного диаметра, что делает её пригодной для различных климатических зон и сложных геологических условий Китая.
(3) Удобство монтажа и надёжность соединений. Плотность материала составляет всего 1/8 от плотности стали, что значительно облегчает погрузочно-разгрузочные работы и транспортировку. Сварка встык нагретым инструментом или соединение с помощью закладных электронагревателей обеспечивает прочность стыка, превышающую прочность самого тела трубы, полностью исключая риск протечек. Скорость монтажа более чем на 40% выше по сравнению с традиционными трубами. Труба может изгибаться под любым углом, что сокращает количество необходимых поворотных колодцев.
(4) Экологичность и экономическая эффективность на всех этапах жизненного цикла. Изготавливается из материалов пищевого класса, процессы производства и эксплуатации не наносят вреда окружающей среде, материал пригоден для вторичной переработки. Затраты на техническое обслуживание в течение всего жизненного цикла значительно ниже, чем у традиционных труб, что позволяет существенно снизить совокупные инвестиции в проект.
Ключевые сферы применения продукции охватывают широкий спектр безнапорных подземных дренажных и канализационных систем, включая муниципальное строительство — строительство новых и реконструкцию существующих сетей дождевой и бытовой канализации в городах, дренажные системы подземных коммунальных коллекторов; промышленный сектор — отведение промышленных сточных вод на химических предприятиях, в горнодобывающих и промышленных зонах, шахтный водоотлив; городскую и сельскую инфраструктуру — отведение бытовых сточных вод в жилых комплексах, поселках и сельских поселениях, дренажные системы общественных зданий, таких как школы, больницы, гостиницы; гидротехническое и транспортное строительство — орошение и осушение сельскохозяйственных полей, регулирующие системы в ирригационных зонах, дренаж земляного полотна автомагистралей, железных дорог и аэропортов; специальные условия — реконструкция и обновление подземных инженерных сетей в сейсмоопасных зонах, на участках с мягкими грунтами, в узких проездах исторических кварталов и старых городских районов, предъявляющих повышенные требования к технологии монтажа и прочностным характеристикам труб.
Технические характеристики и допустимые отклонения размеров труб
| Номинальный наружный диаметр dn | Толщина стенки e | |||||||||||||||||
| Трубы ПЭ типа I | Трубы ПЭ типа II | |||||||||||||||||
| SN2
SDR33 |
SN4
SDR26 |
SN8
SDR21 |
SN16
SDR17 |
SN6.3
SDR26 |
SN8
SDR23.4 |
SN10
SDR22 |
SN12.5
SDR21 |
SN16
SDR19 |
||||||||||
| en | en
≤ |
en | en
≤ |
en | en
≤ |
en | en
≤ |
en | en
≤ |
en | en
≤ |
en | en
≤ |
en | en
≤ |
en | en
≤ |
|
| 110 | —— | —— | 4.2 | 4.9 | 5.3 | 6.1 | 6.6 | 7.5 | 4.2 | 4.9 | 4.7 | 5.4 | 5.0 | 5.7 | 5.3 | 6.10 | 5.9 | 6.7 |
| 125 | —— | —— | 4.8 | 5.5 | 6.0 | 6.8 | 7.4 | 8.4 | 4.8 | 5.5 | 5.4 | 6.2 | 5.7 | 6.5 | 6.0 | 6.80 | 6.7 | 7.6 |
| 140 | 4.3 | 5.0 | 5.4 | 6.2 | 6.7 | 7.6 | 8.3 | 9.4 | 5.4 | 6.2 | 6.0 | 6.8 | 6.4 | 7.3 | 6.7 | 7.60 | 7.5 | 8.5 |
| 160 | 4.9 | 5.6 | 6.2 | 7.1 | 7.7 | 8.7 | 9.5 | 10.7 | 6.2 | 7.1 | 6.9 | 7.8 | 7.3 | 8.3 | 7.7 | 8.70 | 8.5 | 9.6 |
| 180 | 5.5 | 6.3 | 6.9 | 7.8 | 8.6 | 9.7 | 10.7 | 12.0 | 6.9 | 7.8 | 7.7 | 8.7 | 8.2 | 9.3 | 8.6 | 9.70 | 9.6 | 10.8 |
| 200 | 6.2 | 7.1 | 7.7 | 8.7 | 9.6 | 10.8 | 11.9 | 13.3 | 7.7 | 8.7 | 8.6 | 9.7 | 9.1 | 10.3 | 9.6 | 10.80 | 10.7 | 12.0 |
| 225 | 6.9 | 7.8 | 8.6 | 9.7 | 10.8 | 12.1 | 13.4 | 15.0 | 8.6 | 9.7 | 9.6 | 10.8 | 10.3 | 11.6 | 10.8 | 12.10 | 12.0 | 13.4 |
| 250 | 7.7 | 8.7 | 9.6 | 10.8 | 11.9 | 13.3 | 14.8 | 16.5 | 9.6 | 10.8 | 10.7 | 12.0 | 11.4 | 12.8 | 11.9 | 13.30 | 13.3 | 14.9 |
| 280 | 8.6 | 9.7 | 10.7 | 12.0 | 13.4 | 15.0 | 16.6 | 19.3 | 10.7 | 12.0 | 12.0 | 13.4 | 12.8 | 14.3 | 13.4 | 15.00 | 14.9 | 16.6 |
| 315 | 9.7 | 10.9 | 12.1 | 13.6 | 15.0 | 16.7 | 18.7 | 21.7 | 12.1 | 13.6 | 13.5 | 15.1 | 14.4 | 16.1 | 15.0 | 16.70 | 16.8 | 19.6 |
| 355 | 10.9 | 12.2 | 13.6 | 15.2 | 16.9 | 19.7 | 21.1 | 24.5 | 13.6 | 15.2 | 15.2 | 17.0 | 16.2 | 18.9 | 16.9 | 19.70 | 18.9 | 22.0 |
| 400 | 12.3 | 13.8 | 15.3 | 17.1 | 19.1 | 22.2 | 23.7 | 27.5 | 15.3 | 17.1 | 17.1 | 19.9 | 18.2 | 21.2 | 19.1 | 22.20 | 21.3 | 24.7 |
| 450 | 13.8 | 15.4 | 17.2 | 20.0 | 21.5 | 25.0 | 26.7 | 30.9 | 17.2 | 20.0 | 19.2 | 22.3 | 20.5 | 23.8 | 21.5 | 25.00 | 23.9 | 27.7 |
| 500 | 15.3 | 17.1 | 19.1 | 22.2 | 23.9 | 27.7 | 29.7 | 34.4 | 19.1 | 22.2 | 21.4 | 24.9 | 22.8 | 26.5 | 23.9 | 27.70 | 26.6 | 30.8 |
| 560 | 17.2 | 20.0 | 21.4 | 24.9 | 26.7 | 30.9 | 33.2 | 37.4 | 21.4 | 24.9 | 23.9 | 27.7 | 25.5 | 29.6 | 26.7 | 30.90 | 29.8 | 34.5 |
| 630 | 19.3 | 22.4 | 24.1 | 28.0 | 30.0 | 34.7 | 37.4 | 43.3 | 24.1 | 28.0 | 26.9 | 31.2 | 28.7 | 33.2 | 30.0 | 34.70 | 33.5 | 38.8 |
| 710 | 21.8 | 25.3 | 27.2 | 31.5 | 33.9 | 39.2 | 42.1 | 48.7 | 27.2 | 31.5 | 30.3 | 35.1 | 32.3 | 37.4 | 33.9 | 39.20 | 37.8 | 43.7 |
| 800 | 24.5 | 28.4 | 30.6 | 35.4 | 38.1 | 44.1 | 47.4 | 54.8 | 30.6 | 35.4 | 34.2 | 39.6 | 36.4 | 42.1 | 38.1 | 44.10 | 42.5 | 49.1 |
| 900 | 27.6 | 32.0 | 34.4 | 39.8 | 42.9 | 49.6 | 53.3 | 61.5 | 34.4 | 39.8 | 38.4 | 44.4 | 41.0 | 47.4 | 42.9 | 49.60 | 47.4 | 54.8 |
| 1000 | 30.6 | 35.4 | 38.2 | 44.2 | 47.7 | 55.1 | 59.3 | 68.4 | 38.2 | 44.2 | 42.7 | 49.3 | 45.5 | 52.6 | 47.7 | 55.10 | 53.2 | 61.4 |
Физико-механические свойства труб
| № | Показатель | Требование | Параметры испытания | Метод испытания | |
| 1 | Время индукции окисления | ≥ 20 мин | Температура испытания | 210℃ | 8.4 |
| 2 | Продольная усадка (для en ≤ 16 мм) | ≤ 3,0 %
Труба не должна иметь трещин или вздутий |
Температура испытания
Время выдержки eₙ ≤ 8 мм 8 мм < eₙ ≤ 16 мм |
110 °C
60 минут 120 минут |
8.5 |
| 3 | Зольность | ≤1.0% | Температура испытания | 850℃ | 8.6 |
| 4 | Плотность | 930 кг/м³ до 970 кг/м³ | Температура испытания | 23℃ | 8.7 |
| 5 | Изменение показателя текучести расплава (ПТР) | ≤20% | Температура испытания
Масса груза |
190 °C 5,0 кг |
8.8 |
| 6 | Напряжение текучести при растяжении | ≥ 21 МПа | Температура испытания ≤5 мм
Тип образца Скорость испытания
5 мм < eₙ ≤ 12 мм: Тип образца Скорость испытания
eₙ > 12 мм: Тип образца Скорость испытания или Тип образца Скорость испытания |
23℃
Тип 2
100 мм/мин
Тип 50 мм/мин
Тип 1 25 мм/мин или Тип 3 10 мм/мин |
8.9 |
| 7 | Относительное удлинение при разрыве | ≥350%. | |||
| 8 | Кольцевая жесткость | ≥ требованиям соответствующего номинального класса кольцевой жёсткости | Температура испытания | 23℃ | 8.10 |
| 9 | Кольцевая гибкость | Внутренняя стенка должна быть гладкой, без обратного изгиба и без разрушений | Температура испытания
Сжатие |
23℃
50% от среднего наружного диаметра |
8.11 |
| 10 | Модуль упругости при изгибе | Для труб ПЭ типа I: E ≥ 800 МПа
Для труб ПЭ типа II: E ≥ 1000 МПа |
Скорость испытания | 2 мм/мин | 8.12 |
| Если разрушение происходит за пределами расчётной длины, но измеренные значения соответствуют установленным требованиям, испытание считается пройденным.
Испытание может быть прекращено при достижении требуемых значений, указанных в Таблице 7; доведение образца до разрушения не требуется. Для труб с номинальной толщиной стенки не более 25 мм допускается использование образцов типа 2. Образцы типа 2 изготавливаются механической обработкой или вырубкой. В случае разногласий окончательная оценка проводится по результатам испытаний образцов типа 1. |
|||||
